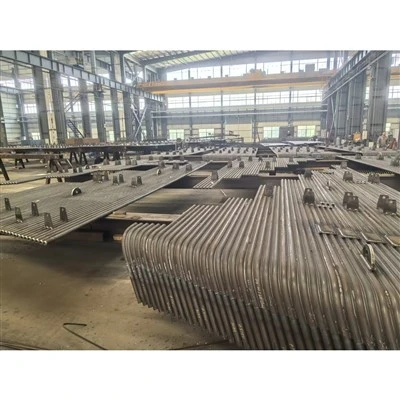

Predhrievač vzduchu so zväzkom rúrok výmenníka tepla

1: Predhrievač vzduchu so zväzkom rúrok výmenníka tepla



1. Definícia produktu


Priemyselný predhrievač vzduchu je kritickým koncovým-zariadením na ohrev povrchu integrovaným do CFB kotlov. Je umiestnený za ekonomizérom a rekuperuje odpadové teplo z výfukových spalín na predhrievanie primárneho a sekundárneho spaľovacieho vzduchu, čím maximalizuje celkovú tepelnú účinnosť a znižuje spotrebu paliva.



2. Proces výroby produktu


1): Príprava suroviny: Plechy z vysokokvalitnej uhlíkovej ocele a rúrky zo zliatiny odolných voči korózii-sa kontrolujú a precízne-režú pomocou automatizovaného CNC laserového zariadenia.

2): Tvarovanie rúr a dosiek: Rúry sa ťahajú za studena- a ohýbajú sa na presné polomery, zatiaľ čo panely plášťa sa dierujú a tvarujú na modulárnu montáž.

3): Zváranie a montáž: Robotické zváranie pripevňuje zväzky rúr k doskám zberača, čím sa zaisťuje nepriepustnosť konštrukcie-pri tepelnom namáhaní.

4): Testovanie a náter: Jednotky sa pred balením na export podrobujú testovaniu hydrostatickým tlakom a -antikoróznemu pieskovaniu, po ktorom nasleduje priemyselný náter pri vysokej teplote-.



3. Aplikácie produktov


1): Integrácia kotla CFB: Umiestnený v výfukovom potrubí na zachytávanie zvyškového tepla z výfukových plynov pred vstupom do vreckového filtra.

2): Tepelné elektrárne: Zvyšuje teplotu spaľovacieho vzduchu, aby sa stabilizovalo zapaľovanie a zvýšila účinnosť spaľovania v úžitkových kotloch.

3): Priemyselná výroba pary: Nasadená v ťažkej výrobe a{1}}kogeneračných zariadeniach využívajúcich uhlie, biomasu alebo spaľovanie viacerých palív-.



4. Výhody produktu


1): Vysoká tepelná účinnosť: Maximalizuje spätné získavanie odpadového tepla z koncových spalín, čím výrazne znižuje prevádzkové náklady zariadenia a náklady na palivo.

2): Robustný dizajn proti úniku-: Presné robotické zváranie a prísne hydrostatické testovanie zaručujú nulový únik medzi prúdmi plynu a vzduchu.

3): Odolnosť proti korózii: Prémiové zliatinové materiály a ochranné nátery odolávajú korózii agresívnej síry a nízko-kyselinovej korózii rosného bodu.

4): Optimalizovaná dynamika prúdenia: Zjednodušené usporiadanie rúr minimalizuje pokles tlaku pri zachovaní vysokých koeficientov prestupu tepla.

5): Bezproblémová dodatočná montáž: Modulárne rozmery zodpovedajú štandardným usporiadaniam kotla CFB pre rýchlu-inštaláciu na mieste a minimálne prestoje.







2: Parametre



1. Technické špecifikácie a vlastnosti produktu



Kategória atribútu	Podrobnosti technickej špecifikácie
Názov produktu	Predhrievač vzduchu kotla CFB (rúrkový/doskový typ)
Funkcia zariadenia	Rekuperácia tepla spalín a predohrev spaľovacieho vzduchu
Základné komponenty	Rúrkové zväzky, rúrkové plechy, plášť, dilatačné spoje
Prispôsobenie	Vyrobené-na{1}}objednávku na základe kapacity kotla a špecifikácií výkresu
Normy súladu	ASME, ISO9001, GB/T, CE certifikované





2. Hlavné parametre:



Teplota prívodu spalín	300 stupňov - 450 stupňov
Teplota prívodu vzduchu	20 stupňov – 60 stupňov
Dizajnový tlak	Až 2,5 MPa (možnosti kladného/záporného tlaku)
Rýchlosť prenosu tepla	88% – 94% tepelná účinnosť
Materiál rúrky	Oceľ Corten, 20#, oceľ ND, nehrdzavejúca oceľ











3: Naše továrenské výhody



1. Pokročilý tepelný dizajn a optimalizačné inžinierstvo zabezpečujú, že naše predhrievače vzduchu poskytujú maximálnu rekuperáciu tepla a vynikajúcu tepelnú účinnosť pre priemyselné kotly.


2. Prvotriedne materiály odolné voči korózii-a dôsledné kontroly zvarov účinne zabraňujú korózii spôsobenej rosným bodom kyseliny a zaručujú dlhodobú-prevádzkovú spoľahlivosť.


3. Precízne-skonštruované modulárne štruktúry a prísne výrobné tolerancie uľahčujú rýchlu-rekonštrukciu na mieste, bezproblémovú integráciu potrubí a skrátenie prestojov.


4. Komplexná viacstupňová kontrola kvality, vrátane prísneho hydrostatického testovania a -nedeštruktívneho skúmania, zaisťuje 100 %-tesnosť pri extrémnom tlaku.


5. Plne prispôsobiteľné technické riešenia prispôsobené presným špecifikáciám výkresu klienta a rôznym typom paliva maximalizujú návratnosť investície.





4: Často kladené otázky



Otázka 1: Ako sa predhrievač vzduchu integruje do systému kotla CFB znázorneného na obrázku?

Odpoveď: Nachádza sa v koncovom priechode za ekonomizérom a pred zberačom prachu z baghouse, kde rekuperuje teplo z výfukových plynov na predhrievanie vstupujúceho spaľovacieho vzduchu.


Otázka 2: Aké materiály sa v tejto časti vyberajú na zabránenie-korózie pri nízkych teplotách?

Odpoveď: Zvyčajne používame materiály odolné voči korózii-, ako je oceľ Corten (oceľ odolná voči poveternostným vplyvom) alebo oceľ ND, aby odolali kondenzácii kyseliny sírovej na studenom konci predhrievača.


Q3: Môžete vyrobiť náhradné zväzky predhrievačov na základe našich existujúcich výkresov závodu?

A: Áno. Špecializujeme sa na zákazkovú výrobu zodpovedajúcu presným rozmerovým a výkonnostným parametrom z klientskych technických výkresov alebo fyzických šablón.


Q4: Aký je štandardný dodací čas pre jednotku predhrievača vzduchu?

Odpoveď: Štandardná výroba trvá približne 5 až 9 týždňov v závislosti od dostupnosti surovín, špecifikácií rúr a objemu objednávky.


Q5: Aké testovanie kvality sa vykonáva pred dodaním?

Odpoveď: Všetky jednotky prechádzajú prísnou kontrolou kvality, vrátane rozmerových kontrol, spektrometrie surovín, 100% kontroly zvarových švov (NDE) a testovania hydrostatickým tlakom pred odoslaním.
